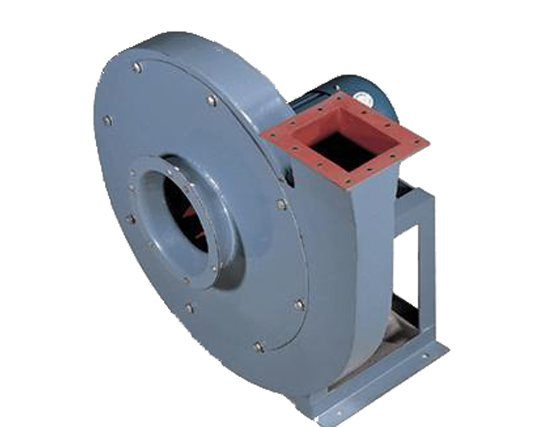

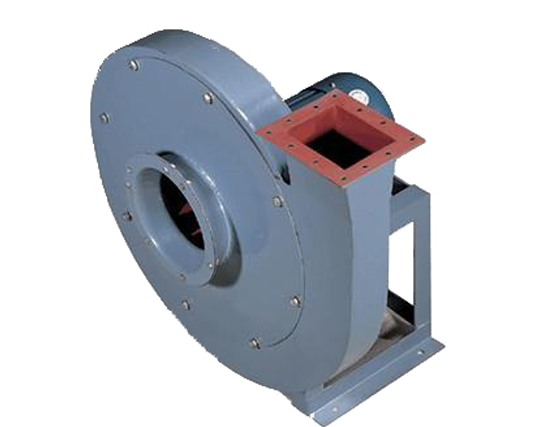

10-20型高压离心风机32

该风机一般供冶金、石油、化工、粮食、建材工业等部门用于高压强制通(送)风或物、料气力输送。适合于输送空气及无腐蚀性、无爆炸性、不自嫩、不含有粘性物质之气体。介质的温度一般不超过50℃最高不超过80℃，介质中所含的尘上及硬质细颗粒不大于150mg/m³。



       1.风机制成单吸人，机号有No.8a、8、8b、8.5a、8.5、8.5b、9a、9、9b，共九种。

       2.风机的出口位置以机壳的出风口角度表示。“顺”、“逆”均可制成0°、90°、180°止种角度。

       3.风机又可制成顺时针旋转或逆时针旋转两种型式。从传动部正视风机，如叶轮顺时针旋转称为顺时针旋转风机，以“顺”表示;逆时针旋转，称为逆时针旋转风机，以“逆”表示。

       4.风机的传动方式均采用D式联轴器直联传动。





风机由叶轮、机壳、进风口、传动部等部分组成。

       1.叶轮:长、短各有12片前向弯曲叶型叶片，均匀相间地焊接于四圆弧形轮盖与平板形轮盘之间，组成的流道带有无叶扩压器。材质为Q345(16Mn),叶轮经静、动平衡校正，运转平稳可靠。

       2.机壳:用钢板焊接成蜗形壳核体。

       3.传动部:由主轴、轴承箱、联轴器等组成，主轴由优质钢制成，轴承箱为整体结构，采用滚动轴承、滚动轴承用全损耗系统用油润滑。

       4.进风口:敛散式的进风口制成整体结构，用螺栓固定在前盖板上。





       1.设计和使用单位根据所需之流量和全压，在性能与选用件表中确定风机的机号、流量、风压及配用电动机，若电动机规格更改，应保证转速、功率相当，并在订货时注明。

       2.性能与选用件表中每一转速的工况点，是将风机无因次特性曲线中全压效率大于83%范围内连续的压力流量曲线，按流量人为地等分成11个性能点供选用，订货时以性能表为准。
